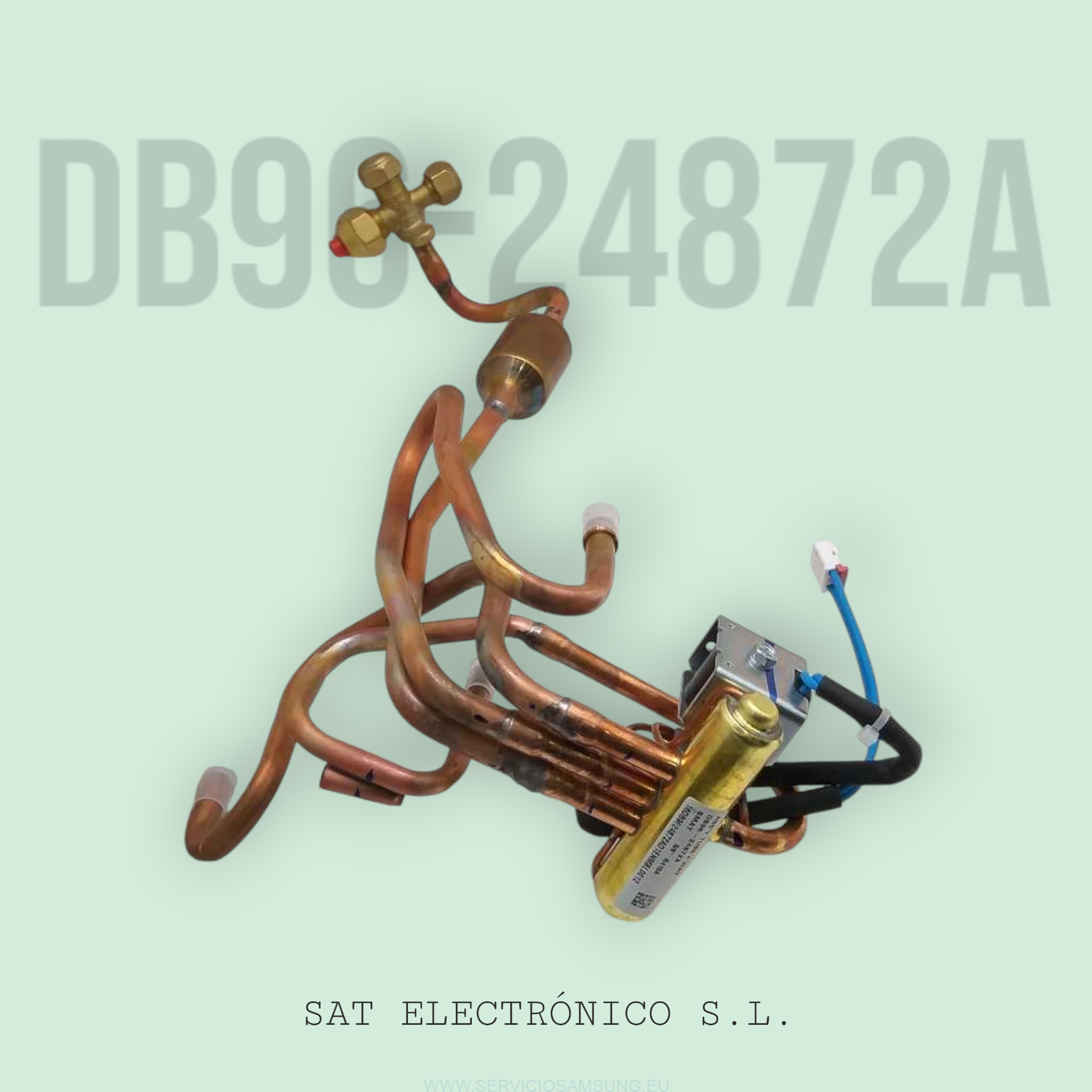

DB96‑24872A – Conjunto válvula de 4 vías con tubería para unidad exterior de aire acondicionado Samsung

130,63

Compra bajo encargo (consulte plazo de entrega)

A continuación tienes la DESCRIPCIÓN COMPLETA, con estructura profesional fija, lista para WooCommerce y SEO, e incorporando toda la información técnica confirmada para la referencia DB96‑24872A, basada en fuentes de repuestos oficiales y distribuidores técnicos Samsung.


Descripción general

La DB96‑24872A es un conjunto de válvula de 4 vías con tubería integrada (ASSY TUBE 4WAY) diseñado para la unidad exterior de sistemas de aire acondicionado Samsung Inverter con bomba de calor. Este componente es esencial para permitir la inversión del ciclo frigorífico, conmutando el flujo del refrigerante entre los modos frío y calor de forma controlada y eficiente.

Se trata de un repuesto original Samsung (OEM), fabricado conforme a las especificaciones del fabricante para garantizar compatibilidad exacta, estanqueidad del circuito frigorífico y fiabilidad operativa en aplicaciones de reparación y mantenimiento profesional.


Función técnica

La válvula de 4 vías es el elemento que permite a los equipos bomba de calor invertir el sentido de circulación del refrigerante. En el conjunto DB96‑24872A, la válvula viene preintegrada con sus tuberías, asegurando alineación correcta, soldaduras de fábrica de alta calidad y reducción del riesgo de fugas tras la sustitución.

Su funcionamiento coordinado con la placa electrónica Inverter permite:

  • Cambio fiable entre modo refrigeración y calefacción
  • Protección del compresor durante la conmutación de ciclo
  • Estabilidad de presiones en el circuito
  • Optimización del rendimiento energético del sistema




Características técnicas principales

  • Tipo: Conjunto válvula de 4 vías con tubería
  • Denominación técnica: ASSY TUBE 4WAY
  • Configuración: N‑V2MD
  • Especificación: 20‑RIH‑2
  • Refrigerante: R32
  • Código de diseño: UB1AR
  • Válvula direccional de alta precisión
  • Tuberías de cobre preformadas y soldadas de fábrica
  • Diseño específico para sistemas Inverter Samsung
  • Alta resistencia a presión y vibraciones
  • Preparada para funcionamiento continuo en bomba de calor




Aplicación / Uso

La DB96‑24872A se instala en la unidad exterior (condensadora) de equipos de aire acondicionado Samsung frío/calor. Es responsable de la inversión del ciclo frigorífico, permitiendo que el mismo sistema funcione como evaporador o condensador según el modo seleccionado.

La sustitución de este componente es habitual en casos de:

  • Válvula bloqueada o conmutación defectuosa
  • Fallos de calefacción o frío pese a compresor operativo
  • Errores de presión asociados a inversión de ciclo
  • Fugas o daños en el conjunto original

La instalación debe ser realizada por técnico cualificado, incluyendo recuperación de refrigerante, soldadura, vacío y carga conforme a especificaciones Samsung.


Compatibilidad conocida

Compatible, entre otros, con unidades exteriores Samsung asociadas a los modelos:

  • AR12TXFCAWKXEU
  • AR12TXHZAWKXEU

⚠️ Siempre verificar el modelo exacto del equipo y la referencia impresa en la pieza original antes de su sustitución, ya que existen múltiples variantes de válvulas 4 vías con diferentes configuraciones y refrigerantes.


Referencia técnica

  • Referencia Samsung: DB96‑24872A
  • Tipo de componente: Conjunto válvula 4 vías + tuberías
  • Ubicación: Unidad exterior
  • Sistema: Aire acondicionado Inverter bomba de calor
  • Refrigerante: R32
  • Fabricante: Samsung
  • Producto: Original OEM




Notas importantes de compatibilidad

⚠️ Advertencia técnica

  • No intercambiar con otras referencias DB96‑**** sin validación oficial
  • Diferencias de diseño, capacidad o refrigerante pueden causar fallos graves o daños al compresor
  • Instalación exclusiva por SAT o técnico certificado en refrigerantes



ASSY TUBE 4WAY;N-V2MD,20-RIH-2-R32,UB1AR

COMPONENTE VALIDO PARA LOS SIGUIENTES MODELOS

Modelo Modelo Nombre del cliente
AR09AXHZAWKXUA AR09AXHZAWKXUA SAMSUNG ELECTRONICS UKRAINE COMPANY
AR09BXFAMWKXUA AR09BXFAMWKXUA SAMSUNG ELECTRONICS UKRAINE COMPANY
AR09BXFCMWK/SK AR09BXFCMWK/SK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR09BXFCMWKXSK AR09BXFCMWKXSK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR09BXHCMWK/SK AR09BXHCMWK/SK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR09BXHCMWKXSK AR09BXHCMWKXSK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR09BXHCNWKXUA AR09BXHCMWKXUA SAMSUNG ELECTRONICS UKRAINE COMPANY
AR09CXFCABT/SK AR09CXFCABT/SK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR09CXFCABTXSK AR09CXFCABTXSK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR09TXFCAWKXEU AR09TXFCAWKX 삼성전자(주)
AR09TXFYAWKXEU AR09TXFYAWKX 삼성전자(주)
AR09TXFYAWKXUA AR09TXFYAWKX SAMSUNG ELECTRONICS UKRAINE COMPANY
AR09TXHZAWKXEU AR09TXHZAWKX SAMSUNG ELECTRONICS EUROPE
AR12AXHZAWKXUA AR12AXHZAWKXUA SAMSUNG ELECTRONICS UKRAINE COMPANY
AR12BXFAMWKXUA AR12BXFAMWKXUA SAMSUNG ELECTRONICS UKRAINE COMPANY
AR12BXFCMWK/SK AR12BXFCMWK/SK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR12BXFCMWKXSK AR12BXFCMWKXSK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR12BXHCMWK/SK AR12BXHCMWK/SK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR12BXHCMWKXSK AR12BXHCMWKXSK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR12BXHCNWKXUA AR12BXHCMWKXUA SAMSUNG ELECTRONICS UKRAINE COMPANY
AR12CXFCABT/JO AR12CXFCABT/JO Samsung Electronics Levant
AR12CXFCABT/SK AR12CXFCABT/SK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR12CXFCABTXJO AR12CXFCABTXJO Samsung Electronics Levant
AR12CXFCABTXSK AR12CXFCABTXSK SAMSUNG ELECTRONICS ISTANBUL PAZARL
AR12TXFCAWKXEU AR12TXFCAWKX 삼성전자(주)
AR12TXFYAWKXEU AR12TXFYAWKX 삼성전자(주)
AR12TXFYAWKXUA AR12TXFYAWKX SAMSUNG ELECTRONICS UKRAINE COMPANY
AR12TXHZAWKXEU AR12TXHZAWKX SAMSUNG ELECTRONICS EUROPE
Peso 1500 g
Dimensiones 25 × 20 × 15 cm
