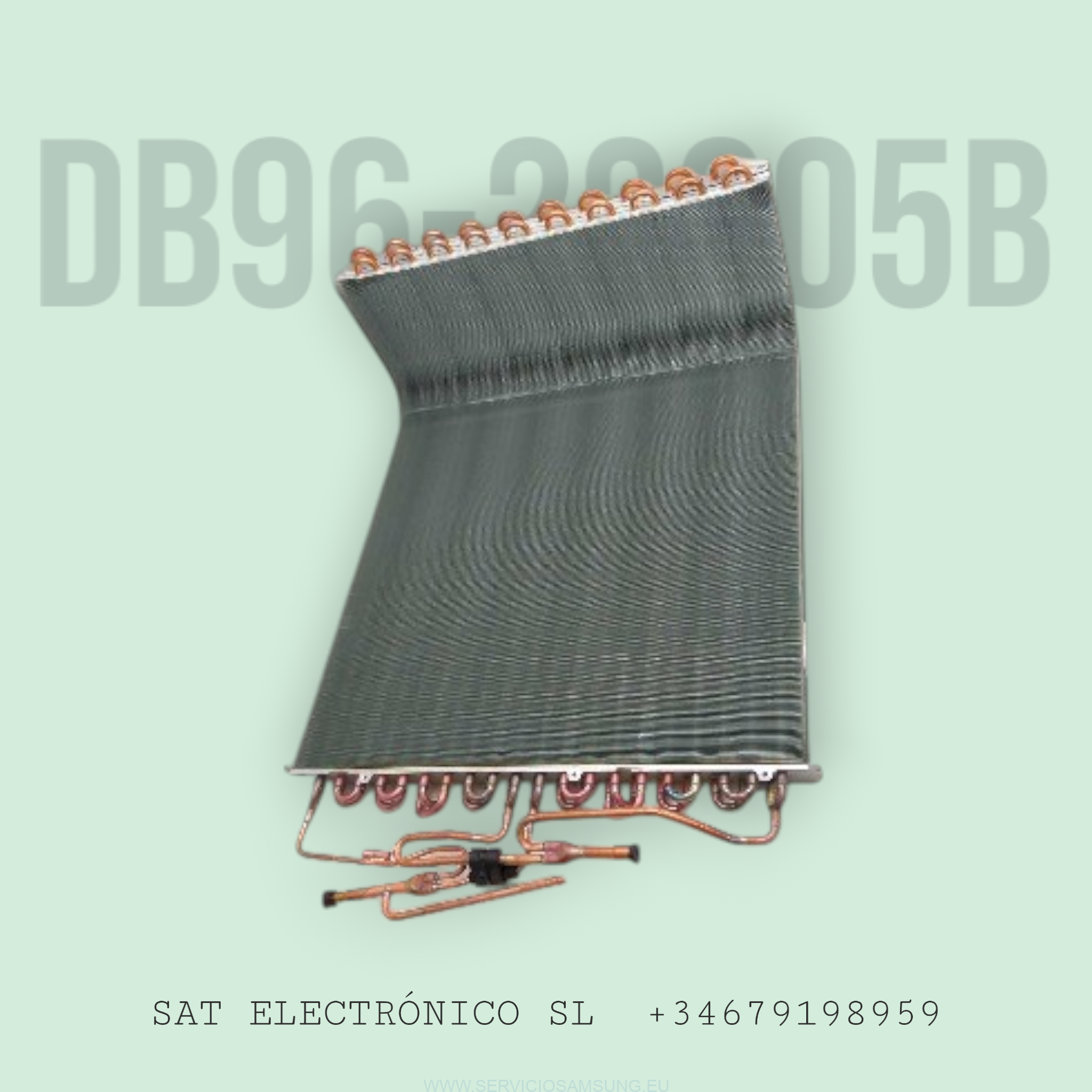

DB96‑22205B – Módulo condensador (serpentina) para unidad exterior de aire acondicionado Samsung

Descripción general

La DB96‑22205B corresponde a un módulo condensador completo (ASSY COND‑MODULE) diseñado para la unidad exterior de sistemas de aire acondicionado Samsung Inverter. Este componente integra la serpentina condensadora encargada de disipar el calor del refrigerante hacia el exterior, permitiendo el correcto funcionamiento del ciclo frigorífico tanto en modo refrigeración como calefacción (bomba de calor).

Se trata de un repuesto original Samsung (OEM), fabricado conforme a los estándares del fabricante para garantizar máxima eficiencia térmica, compatibilidad exacta y larga vida útil, especialmente en aplicaciones de mantenimiento profesional y servicio técnico autorizado.

---

Función técnica del componente

El ASSY COND‑MODULE DB96‑22205B actúa como intercambiador de calor en la unidad exterior. Durante el funcionamiento:

• En modo frío, el refrigerante caliente y a alta presión libera calor al ambiente exterior
• En modo calor, la serpentina participa en la captación y transferencia térmica del sistema bomba de calor

Su diseño optimizado permite una alta capacidad de intercambio térmico, manteniendo presiones estables y protegiendo el compresor Inverter frente a sobrecargas térmicas.

---

Características técnicas principales

• Tipo: Módulo condensador / serpentín exterior
• Denominación técnica: ASSY COND‑MODULE; N‑V2MD
• Material: Tubos de cobre + aletas de aluminio de alta eficiencia
• Configuración: Diseño N‑V2MD (arquitectura Samsung Inverter)
• Intercambio térmico optimizado para sistemas de bajo consumo
• Alta resistencia a corrosión y vibraciones
• Preparado para funcionamiento continuo en exteriores
• Soldaduras industriales calibradas de fábrica
• Compatible con refrigerantes modernos (según modelo del equipo, como R32 o R410A)



---

Aplicación / Uso

La DB96‑22205B se instala exclusivamente en la unidad exterior (condensadora) del aire acondicionado. Es un elemento crítico del circuito frigorífico, encargado de la disipación térmica y del equilibrio de presiones del sistema.

Se utiliza habitualmente en reparaciones relacionadas con:

• Corrosión o fuga en la serpentina original
• Daños por ambiente salino o humedad elevada
• Pérdida de rendimiento térmico
• Sustitución completa del módulo condensador

⚠️ La sustitución requiere recuperación de refrigerante, vacío del circuito y carga conforme a especificaciones Samsung, y debe ser realizada únicamente por técnico cualificado.

---

Compatibilidad conocida

Este módulo es compatible, entre otros, con unidades exteriores asociadas a modelos Samsung como:

• AR12TXFCAWKXEU
• AR12TXHZAWKXEU
• AR09NSPXBWKXAZ
• AR09TXFCAWKXEU
• AR09TXHZAWKXEU
  y múltiples variantes de la serie AR09 / AR12 Samsung Inverter.

⚠️ Siempre verificar el modelo exacto del equipo y la referencia impresa en la pieza original antes de su sustitución, ya que existen variaciones dimensionales según capacidad y mercado.

---

Referencia técnica

• Referencia Samsung: DB96‑22205B
• Tipo de pieza: Módulo condensador / serpentina exterior
• Ubicación: Unidad exterior
• Sistema: Aire acondicionado Inverter
• Fabricante: Samsung
• Producto: Original OEM



---

Notas importantes

⚠️ Advertencia técnica

• No intercambiar con otras referencias DB96‑**** sin validación oficial
• Un condensador incompatible puede provocar sobrepresión, bajo rendimiento o fallo del compresor
• Instalación exclusiva por SAT o instalador certificado en refrigerantes
